SUAY12高精度壓力傳感器/變送器

產品標簽：

SUAY12高精度壓力傳感器/變送器采用進口壓力感測核心元件，軍級的信號處理單元，進行智能補償技術，輔以合理、精密的外圍模擬器件，精度可至0.05%FS，0-40℃范圍內綜合精度在0.05%，可測量表壓、絕壓、復合壓，輸出信號4-20mA、0.5-4.5V、RS485可選，特殊信號可定制。

產品范圍

科研院校
航空航天
電力化工
水文地質
醫療設備
能源及環保領域
生產領域的標準壓力檢測

SUAY12高精度壓力傳感器/變送器

產品詳情

SUAY12高精度壓力變送器
SUAY12高精度壓力變送器采用進口壓力感測核心元件，軍級的信號處理單元，智能補償技術，輔以合理、精密的外圍模擬器件，使得該系列產品在綜合精度、靜態性能、溫度性能、使用體驗等方面具有良好的產品的技術、性能和質量。廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域，可實現對壓力和液位的高精度測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點

綜合精度高，0.05%FS、0.075%FS、0.1%FS可選
體積小、測量范圍寬、受溫度影響小
全不銹鋼一體化密封結構，極大的拓展了使用環境
配備過壓保護、EMC，適用于復雜工況的壓力測量，極大的提高了產品的耐用性。
可根據用戶要求提供RS485數字信號輸出（SUAY自定義協議/MODBUS RTU/IEEE754浮點數）。

產品性能指標

測量范圍	-100KPa~0-10KPa...1MPa...60MPa（表壓、負壓、復合壓） 0-30kpa…50kpa…100kpa…3Mpa（絕壓）
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.05%FS ±0.075%FS ±0.1%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V	12-36VDC(典型24VDC)
	0.5-4.5V	5VDC/12-36VDC(典型24VDC)
	數字信號輸出RS485	5V/5-16VDC/24VDC
工作溫度	-40～85℃
補償溫度	-20～70℃（可根據用戶要求分段補償）
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.15%FS/年
零點溫度漂移	典型：±0.005%FS/℃ 不超過：±0.01%FS/℃
靈敏度溫度漂移	典型：±0.005%FS/℃ 不超過：±0.01%FS/℃
過載能力	1.5-2倍滿量程壓力
有效測量壽命	﹥10^6壓力循環（P:10-90%FS）
抗振動性	20g ，（IEC 60068-2-6）
抗沖擊性	20g ， 11mS
采樣速率	10次/秒（10 個數據，先進先出。如有速率要求選型時請確認）
分辨率	大于 1.7*10-5
負載電阻	≤（U-12）/0.02 Ω（電流輸出） ; >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約200克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號

量程

精度

輸出

安裝螺紋

電氣連接

特定參數

SUAY12

-100KPa~0
...10KPa
...100MPa
量程可選

6:±0.05%FS
5:±0.075%FS
4:±0.1%FS

A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
D:RS485
V0:定制

M1:M20*1.5
M2:G1/4
可選：

M3:G1/2

M4:NPT1/4

M0:定制

N1:直出2米
N2:赫斯曼插頭
N3:航空插頭

E:本安防爆
P:平膜型

SUAY12.4.A1.M1.N1（0-100Kpa）

選型提示：
           1. 被測介質應與產品接觸的材料相兼容，
             2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
             3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。

下一篇0.075%高精度壓力傳感器

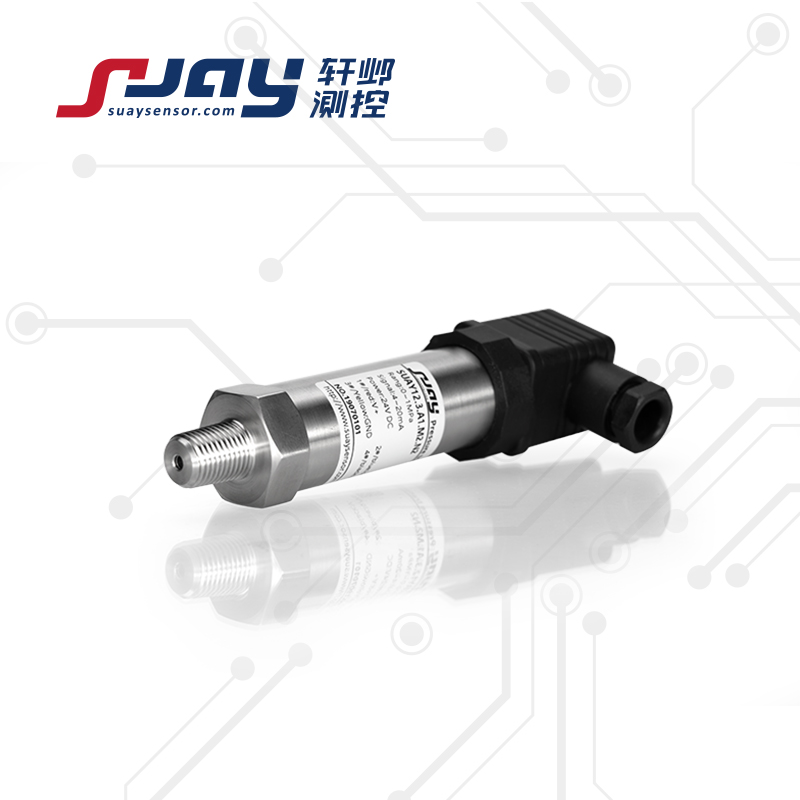

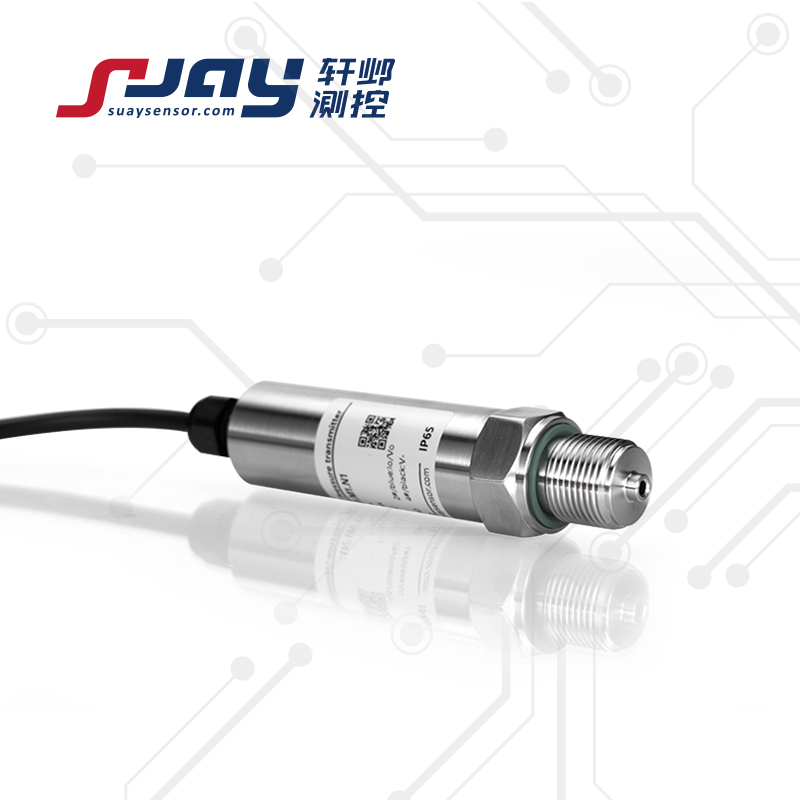

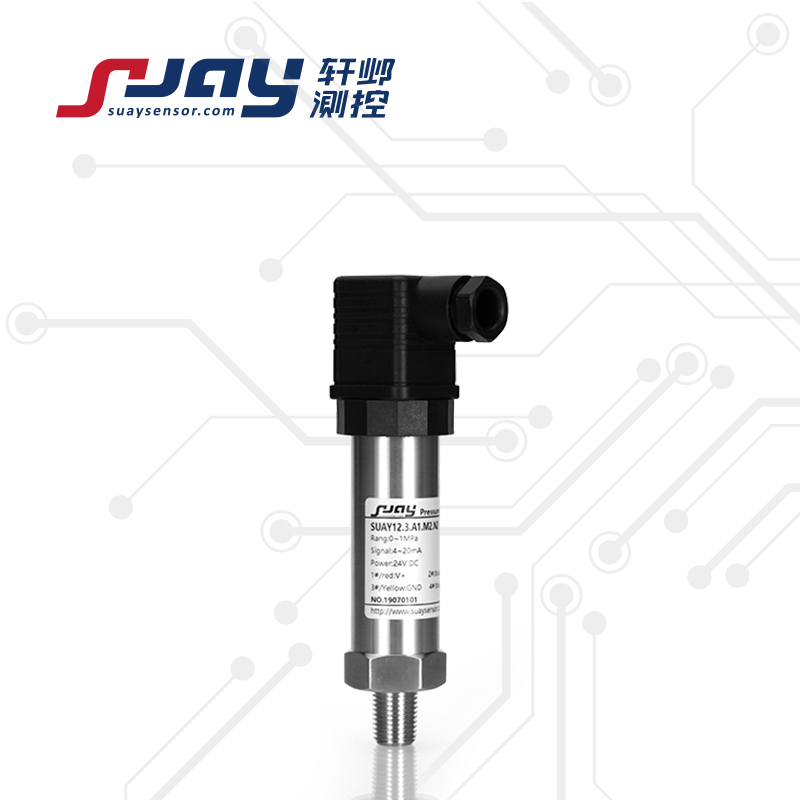

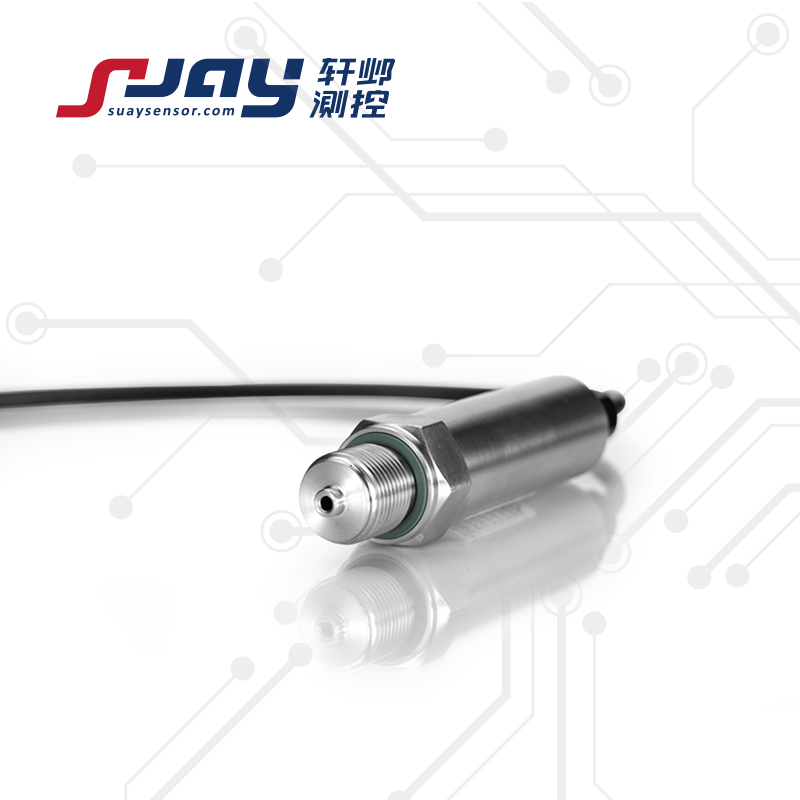

產品展示
