寬頻響壓力變送器

所屬分類：高頻動態壓力傳感器變送器

產品標簽：SUAY50寬頻響壓力變送器是采用德國微機械加工技術，利用硅優良的楊氏彈性模量力學特性，低阻抗，小尺寸的感壓核心，從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微妙的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線

產品范圍

石油堪采與試井
液壓動力機械實驗
土木工程學
化爆實驗
巖土力學
材料力學
軍事工程
縮模試驗
軌道交通
航空航天

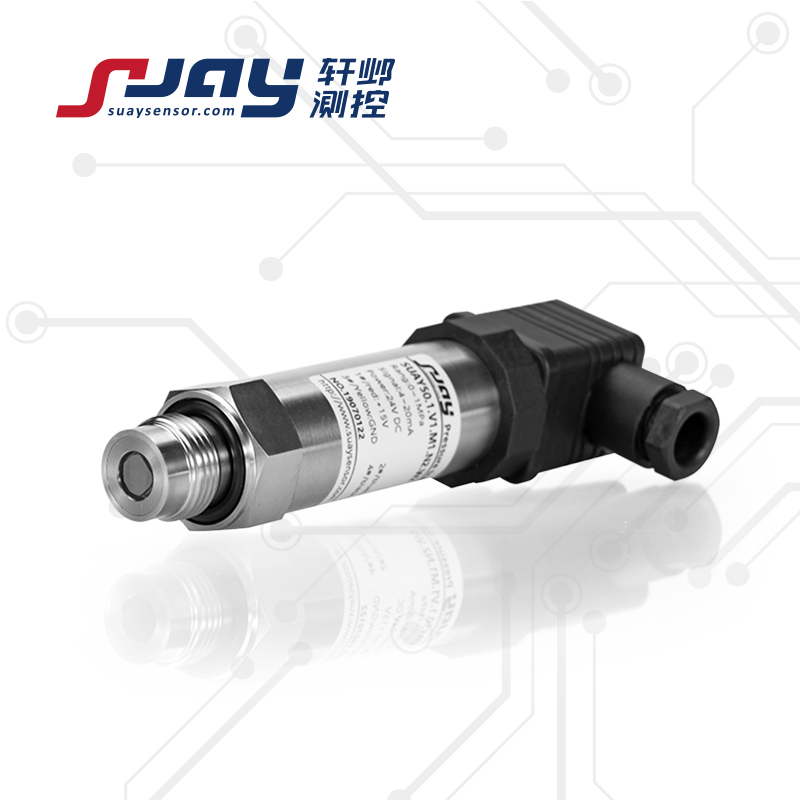

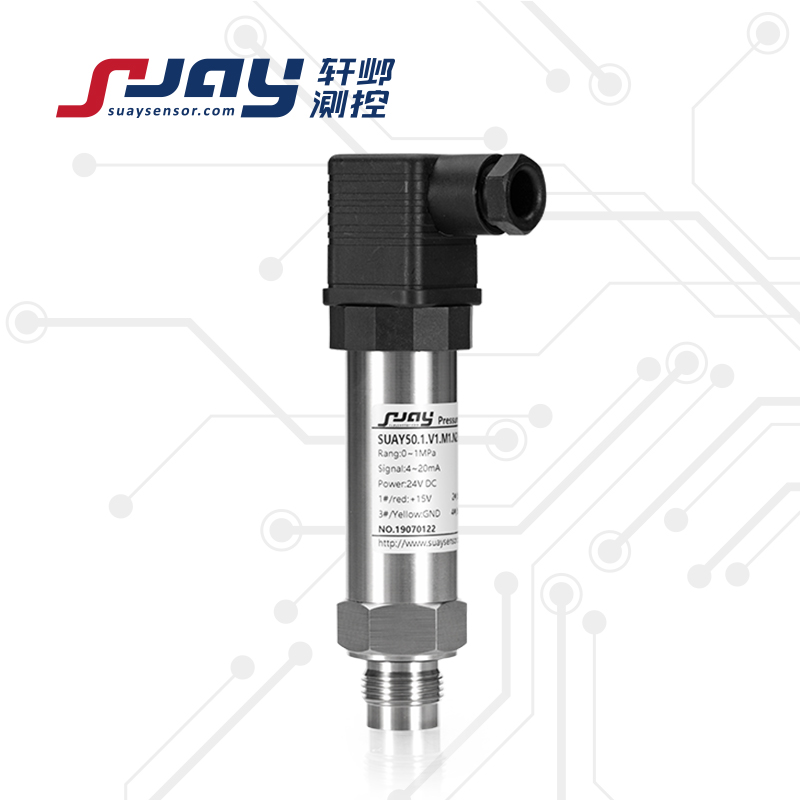

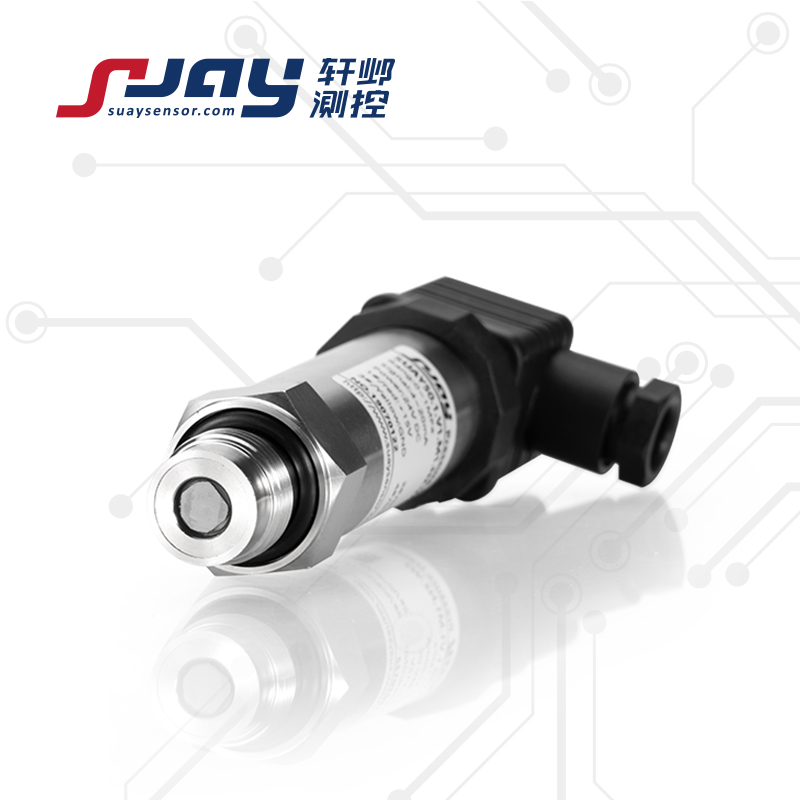

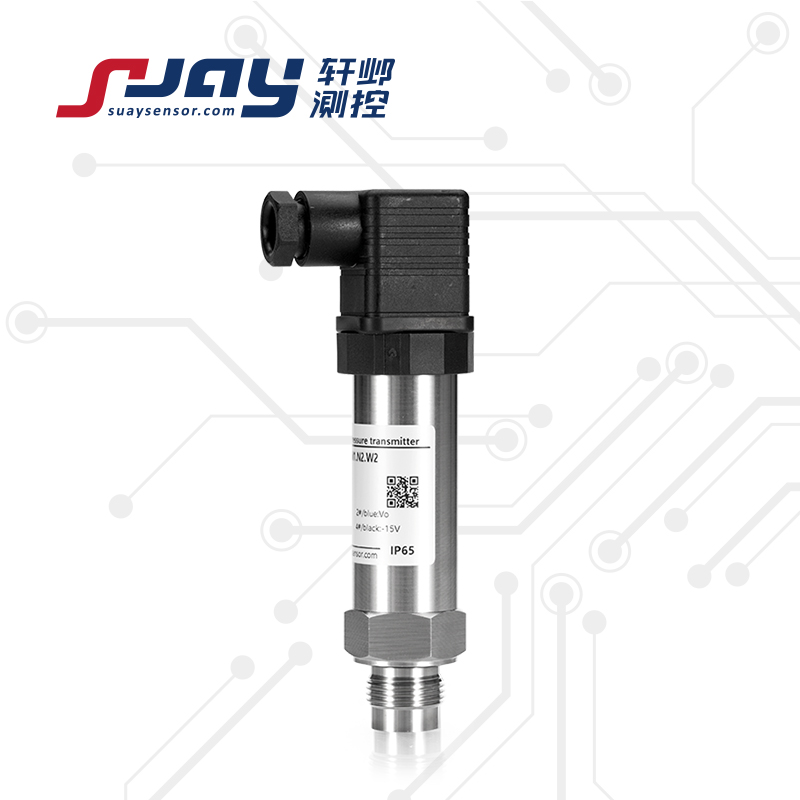

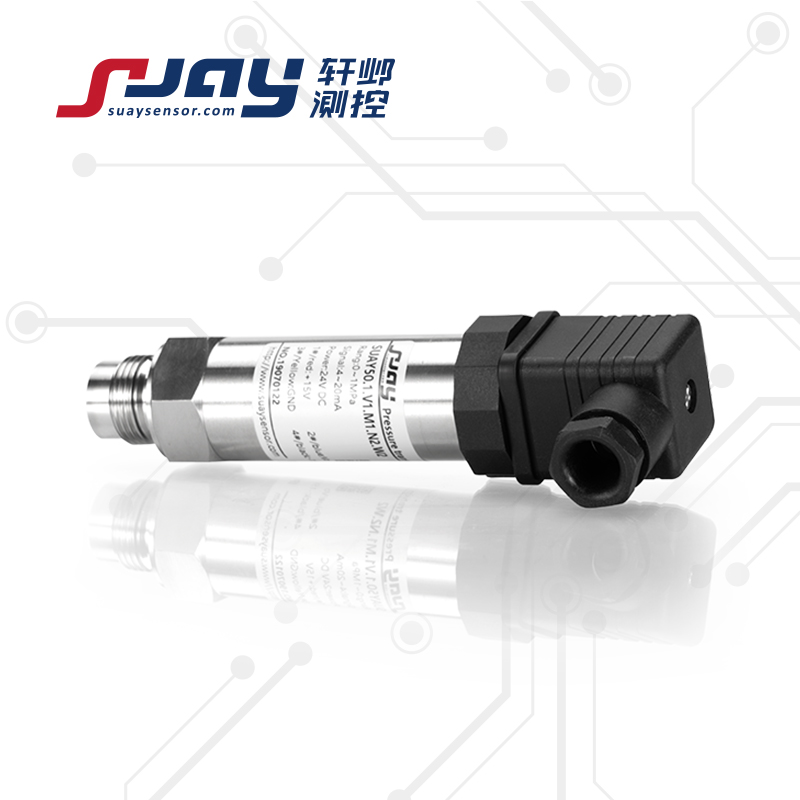

寬頻響壓力變送器

產品詳情

SUAY50寬頻響壓力變送器是采用德國微機械加工技術，利用硅優良的楊氏彈性模量力學特性，低阻抗，小尺寸的感壓核心，從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微妙的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線，使其非常適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中，得到不失真且快速變化的動態壓力波形與有效壓力值，配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響專用信號處理電路，使其成為動態測壓的首選。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

l 高固有頻率，寬廣的通頻帶

l uS級的上升時間，陡峭的上升沿

l 干凈的幅頻特性曲線

l 先進、穩定的處理電路，抗干擾性能優良

產品性能指標：

測量范圍	-100KPa~0-10KPa...1MPa...100MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
固有頻率	180KHz-500KHz 500KHz-1MHz 1MHz-2MHz
變送器帶寬	0-1KHz...3 KHz 0-20 KHz 0-200 KHz
上升時間	0-60uS 0-1uS...3uS 0-0.2uS...1uS
信號輸出/供電	0-5V 0-10V	±15VDC（典型）
	4-20mA 0-5V 0-10V 1-5V	12-36VDC（典型24VDC）
	mV信號	恒壓源/恒流源
工作溫度	-40～85℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
過載能力	2倍滿量程壓力或最大110MPa（取最小值）
有效測量壽命	﹥106壓力循環（P:10-90%FS）
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
抗振動性	20g，（IEC 60068-2-6）
抗沖擊性	20g， 11mS
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5 G1/2 （典型）； G1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	插頭型（IP65）電纜型（IP67）
安全防爆	Ex iaⅡ CT5（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約200克
